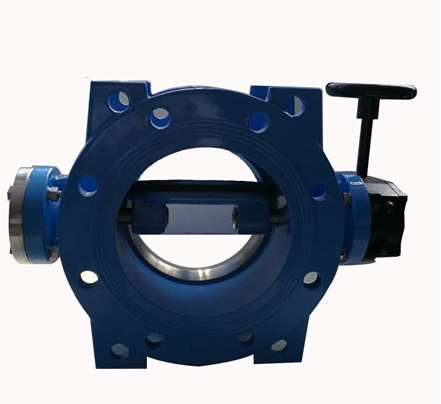

新型蝶閥包括：蝶板、閥軸、閥體、閥座、閥桿、插在閥體內的閥軸和蝶板，其特征在于：蝶板通過閥軸與閥桿固定連接，閥座和閥體之間還有一個楔形密封圈。

　　楔形密封圈中間有一個用膨脹螺釘固定楔形密封圈的孔，楔形密封圈位于閥座和閥體之間，如楔形密封圈橫截面，楔狀密封圈的厚度和閥座向閥體的方向逐漸減小，并且閥座內表面有一層內襯，閥體表面涂有環氧樹脂層。

　　該蝶閥還包括位于閥體內的含油軸承和錐形銷，含油軸承通過錐形銷與閥桿連接，錐形銷中間的半徑小于銷體兩端的半徑，蝶閥還包括填料墊和填料壓蓋片，填料墊和填料壓蓋片設置在閥軸上并固定連接到閥體的上端。

　　閥體表面噴涂環氧樹脂層，穩定性好，硬度高，柔韌性好，對堿和大部分溶劑穩定，楔形密封圈具有較好的密封效果，閥軸限制蝶板的軸向位置，使新型蝶閥的軸剛度更好。
